Наша компания получила новый сертификат соответствия требованиям Технических регламентов Таможенного союза для шкафов управления «ШУВ», «ШУЗ», «ШУПН», «ШУОК», «ШУКД» и блоков «БР». Сертификат №ТС  RU.АУ05.В.02267 занесён в реестр РОСАККРЕДИТАЦИЯ.



Программно расширены  функции блока релейного БР-1:

  1. Теперь прибор способен контролировать положение клапана («открыт»/»закрыт») в режимах управления электромеханическим приводом с пружиной (например, BLF-230) и управления электромагнитным клапаном дренчерной завесы c трансляцией сигнала «открыт/закрыт» на контакты выходного реле прибора по двум заданным алгоритмам.
  2. Добавлен еще один режим работы —  управление  приводом дренчерной завесы или одним электромагнитным приводом с заданием длительности управляющего сигнала  на привод длительностью сигнала от внешнего ППУ.

Обновленную инструкцию по эксплуатации  можно скачать здесь

Наличие мощного контролируемого выхода М (250В, 10А) позволяет блоку релейному «БР-1» управлять напрямую вентиляционными установками , например «Марта»    (220В, нагреватель мощностью 800 Вт, вентилятор мощностью 40 Вт), применяемыми в качестве вентилятора подпора противодымной защиты зоны безопасности маломобильных групп населения .
При этом релейный блок «БР-1» может быть подключен к любым приборам пожарным, способным выдавать сигнал включения «Пуск» напряжением 12В или 24В и принимать сигнал «Авария» («сухой контакт») при нарушении целостности цепи управления 220В или пропадании напряжения 220В.
При заказе следует указать версию программного обеспечения «В»: Блок релейный БР-1 версия ПО — «В».
Схема подключения приведена на рисунке.
br1_marta1

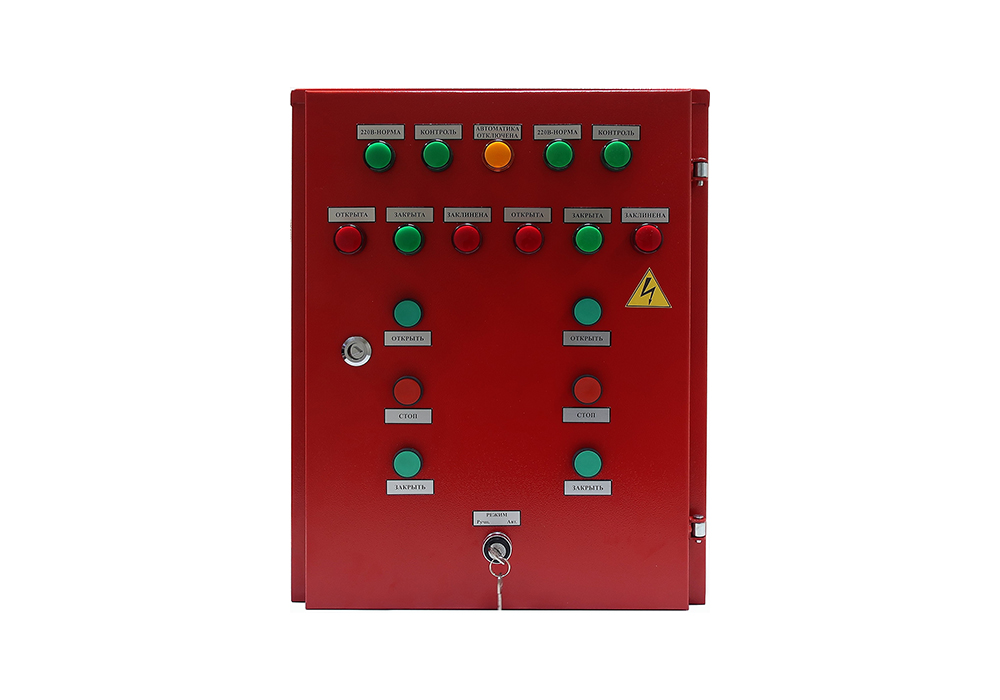

ООО «Системы пожарной безопасности» серийно производит щиты управления вентиляторами противодымной защиты зон безопасности маломобильных групп населения (МГН) серии «ШУВ». Данная продукция является компонентом ППУ и предназначена для работы  в составе системы противопожарной защиты, имеет большое количество модификаций, сертифицирована на соответствие требованиям Технического Регламента  №123ФЗ (Сертификат № С-RU.AБ03.В.00082)



ООО «Системы пожарной безопасности» приступило к продажам блока релейного БР-1, позволяющего управлять различными приводами 220 В пожарных клапанов с контролем цепи управления (220В ) на обрыв и наличие напряжения.
Прибор позволяет управлять одним реверсивным электромеханическим приводом
пожарного клапана типа «Белимо» (220В переменного тока), либо одним
электромеханическим приводом клапана типа «Белимо» с возвратной пружиной (220В
переменного тока), или двумя электромагнитными приводами клапанов дымоудаления (220В,
50Гц).
Отличительные достоинства БР-1:
  • Высокий ток коммутации нагрузки — 10 А;
  • Режим энергосбережения и снижения механических нагрузок на реверсивный привод
(По истечении 2-х минут после подачи (как в режиме открывания, так и закрывания) управляющее
напряжение 220В снимается с контактов БР-1 .)
  • возможность приема управляющего сигнала от двух входов :

1) вход «ПУСК» — 12/24В (10мА);

2) шлейф для подключения органов ручного пуска типа «сухой контакт» (нз/нр);

  • гальваническая развязка по входам , цепям контроля и питанию;

  • выход сигнала «Авария» типа «сухой контакт» с возможностью коммутации сигнала до 350В, 110мА;

  • программная фильтрация помех и наводок;

  • возможность подключения к любым ППКП , в том числе к приборам семейства «Мастер» .

БР-1 серийно выпускается как в металлическом корпусе, так и пластмассовом корпусе под дин-рейку.

Инструкция по эксплуатации БР-1.

ООО «Системы пожарной безопасности» сообщает о получении нового сертификата соответствия Техническому регламенту о требованиях пожарной безопасности С-RU.АБ03.В.00082 на компоненты приборов пожарных и управления: шкафы управления исполнительными устройствами серий ШУВ, ШУЗ, ШУПН, ШУОК, ШУКД; блоки релейный серий БР; модули интерфейсные
«М-RS-485«, «Мастер-485«. Срок действия сертификата по 17.04.2021г.

серт. В.00082

ООО «Системы пожарной безопасности» принимает участие в 23-й Международной выставке «Охрана, безопасность и противопожарная защита» Sfitex-2014 . Приглашаем встретиться с нашими специалистами на стенде A-417 . Выставка состоится 11-13 ноября 2014г в Санкт-Петербурге, КВЦ «ЭКСПОФОРУМ». Бумажные билеты можно получить в офисе нашей компании. Для получения именного электронного пригласительного билета используйте ссылку: http://sfitex.primexpo.ru/ru/private/SystemyPozharnoyBezopasnosti

Sfitex_14_150x150-stand



В апреле исполнилось три года с момента начала производства нашей компанией шкафов управления вентиляторами (ШУВ), пожарными насосами (ШУПН) и задвижками (ШУЗ), имеющих встроенную схему контроля целостности линий управления исполнительными устройствами пожарной автоматики.
Вся указанная продукция сертифицирована как компоненты приборов пожарных управления (ППУ) на соответствие Техническому регламенту о требованиях пожарной безопасности.

Хотим обратить внимание на характерные вопросы, связанные с реализацией функций контроля линий управления, часто возникающие у проектировщиков и монтажников:
1. Как показывает практика, наличие сертификата на шкаф у производителя не является гарантией наличия функции контроля линий управления. Как можно, имея только доступ к технической документации, где часто производитель не приводит электрическую схему по причине защиты своей интеллектуальной собственности, определить наличие или отсутствие этого контроля?
— Достаточно посмотреть на схему подключения (выходные клеммники). Если в шкафу есть контроль целостности линий управления, то шкаф должен каким-то образом сообщать о неисправности этой цепи. Для этого должен быть выделен отдельный «сухой контакт» , например в наших шкафах ШУВ есть «сухой контакт» (нормально-замкнутый) «Цепь управления вентилятором исправна». В шкафах без контроля — таких выходов нет.
2. Если шкаф запускается с ППУ напряжением (12В/24В), то контроль линии запуска должен осуществлять ППУ, который передает сигнал управления на шкаф по линии, контролируемой на обрыв и короткое замыкание. А как быть, если шкаф имеет только вход запуска типа «сухой контакт»?
— В таком случае, поскольку ППУ не может контролировать свой выход управления (иначе это будет не «сухой контакт»), шкаф как компонент ППУ должен контролировать эту линию управления сам. Узнать, делает ли это шкаф, просто. Достаточно посмотреть выдает ли шкаф прибору «сухой контакт» «Неисправность линии управления ППУ».
Таким образом все линии , как от ППУ к шкафу, так и от шкафа к исполнительному устройству, должны контролироваться с передачей сигналов об их исправности на центральный диспетчерский пост.
Согласно ГОСТ Р -53325, если сертифицированный шкаф как компонент ППУ не обеспечивает контроль линий управления исполнительным устройством, то этот контроль должны обеспечить другие компоненты ППУ. Выбор правильного технического решения возложен на проектировщика. Для избежания проблем рекомендуем выбирать шкафы с функцией контроля линий управления.

Отметим, что ООО «Системы пожарной безопасности» — один из немногих производителей, выпускающих все свое оборудование со встроенным контролем линий управления.

ШУВ-1

БР4

Теперь блок релейный БР4, позволяющий управлять приводами пожарных клапанов ( в том числе и реверсивных типа Белимо) с контролем цепи управления, стало проще подключать к приборам пожарным других производителей. Если раньше выходы «Авария» и «Клапан» у блока релейного БР4 содержали встроенные резисторы, шунтирующие нормально-замкнутые контакты, что позволяло легко стыковать их со шлейфами приборов «Мастер», но создавало проблемы стыковки со шлейфами приборов других производителей, то теперь БР4 имеет два выхода типа «сухой контакт». Номиналы внешних шунтирующих резисторов выбираются согласно технической документации на приборы пожарные, к которым подключается БР4.

br4

Скачать инcтрукцию
